555

componente 555.

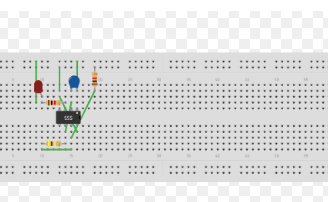

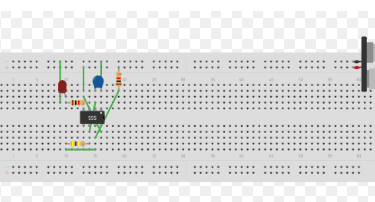

conecssão basica.

  1. Conectar pin 1 (Gnd) a linha negativa (-) da breadboard;

  2. Conectar pin 8 (Vcc) a linha positiva (+) da breadboard;

  3. Conectar pin 4 (Reset) ao pin 8 (Vcc) ;

  4. Ligar o positivo do condensador ao Pin 2 e conectar o negativo ao Gnd;

  5. Conectar pin 2 (Trigger) ao pin 8 (Vcc);

  6. Conectar resistência de 470k entre o pin 6 (Threshold) e o pin 7 (Discharge);

  7. Com uma resistencia de 1k conectar o pin 7 (Discharge) ao pin 8 (Vcc);

  8. Conectar resistencia de 1k ao pin 3 (Output) a qualquer linha vazia na breadboard;

  9. Ligar positivo do led a na mesma fila da resistência colocada no ponto anterior.

  10. Ligar negativo do Led ao negativo da breadboard;

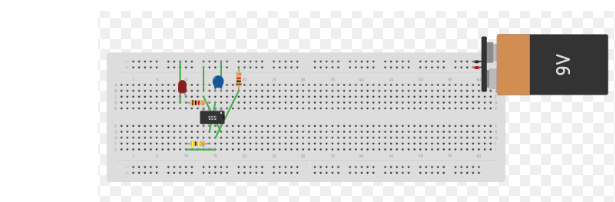

  11. Ligar a pilha a breadboard respeitado a alimentação efetuada no ponto 1 e 2.
